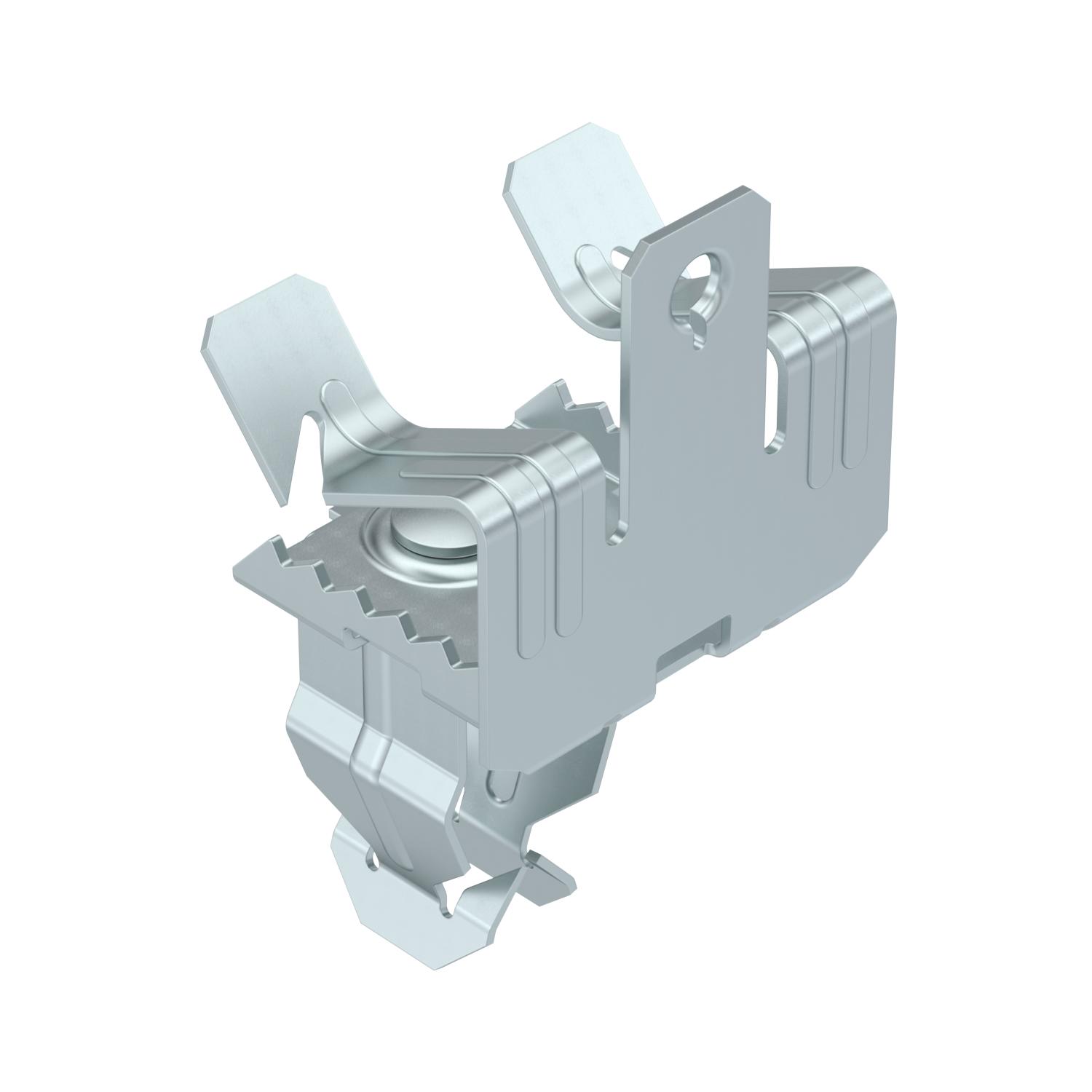

Graffa di supporto, con morsetto per fissaggio tubo in basso

N. art. / Tipo

Lughezza.

Larghezza	45 mm

Altezza	39 mm

Diametro tubo/cavo min.

Diametro tubo/cavo max

Dimensione L

Spessore flangia F min.

Spessore flangia F max

Descrizione del prodotto

Descrizione del prodotto

Graffa di supporto per il montaggio di tubi. Morsetto per fissaggio tubo aperto in basso. Fissaggio a putrelle in acciaio tramite innesto.

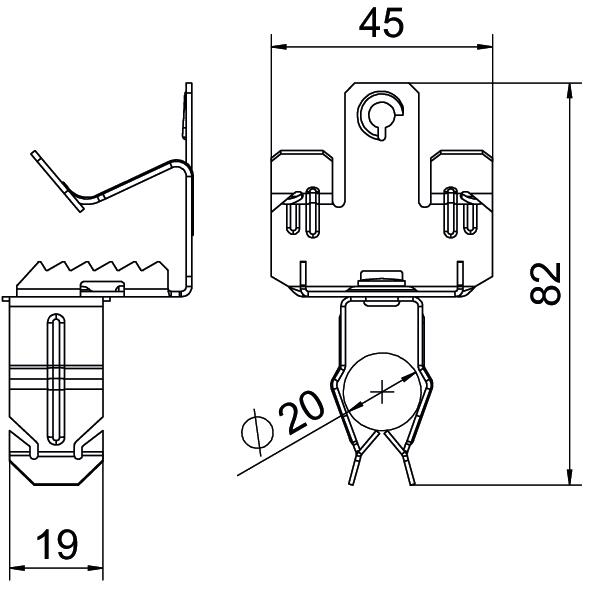

Dati tecnici

Dimensionee	14-20mm
Larghezza	45 mm
Lughezza.	82 mm
Materiale	Acciaio
Spessore flangia F max	20 mm
Spessore flangia F min.	14 mm
Superficie	Lamella di zinco
Tipo di fissaggio	Morsetti
Tipo/componenti di collegamento	Tubo/cavo

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Diametro tubo/cavo min.	Diametro tubo/cavo max	Dimensione L	Spessore flangia F min.	Spessore flangia F max	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SCVPO 3-7 D20	71 mm	45 mm	39 mm	18 mm	22 mm	71 mm	3 mm	7 mm	1488381	pz	50 pz	670,20 CHF Prezzo / 100 pz
SCVPO 3-7 D25	76 mm	45 mm	39 mm	22 mm	30 mm	76 mm	3 mm	7 mm	1488383	pz	50 pz	635,30 CHF Prezzo / 100 pz
SCVPO 7-13 D20	79 mm	45 mm	39 mm	18 mm	22 mm	79 mm	7 mm	13 mm	1488391	pz	50 pz	642,35 CHF Prezzo / 100 pz
SCVPO 7-13 D25	84 mm	45 mm	39 mm	22 mm	30 mm	84 mm	7 mm	13 mm	1488393	pz	50 pz	656,25 CHF Prezzo / 100 pz
SCVPO 7-13 D32	88 mm	45 mm	39 mm	30 mm	35 mm	88 mm	7 mm	13 mm	1488395	pz	50 pz	754,00 CHF Prezzo / 100 pz
SCVPO 14-20 D20	82 mm	45 mm	39 mm	18 mm	22 mm	82 mm	14 mm	20 mm	1488401	pz	50 pz	705,05 CHF Prezzo / 100 pz
SCVPO 14-20 D25	87 mm	45 mm	39 mm	22 mm	30 mm	87 mm	14 mm	20 mm	1488403	pz	50 pz	767,95 CHF Prezzo / 100 pz
SCVPO 14-20 D32	92 mm	45 mm	39 mm	30 mm	35 mm	92 mm	14 mm	20 mm	1488405	pz	50 pz	844,70 CHF Prezzo / 100 pz
