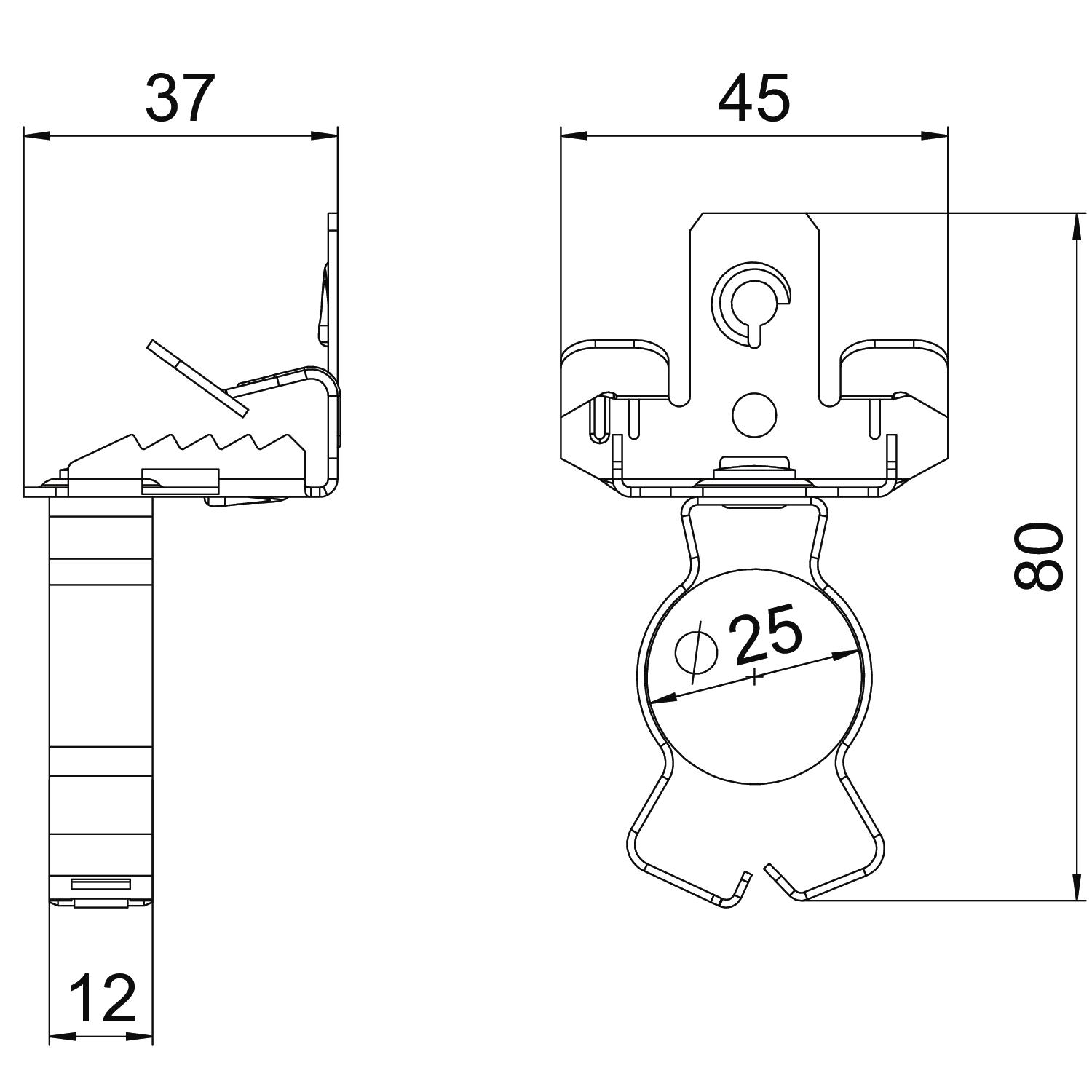

Graffa di supporto, con morsetto tubo in basso

N. art. / Tipo

Lughezza.

Larghezza	45 mm

Altezza

Diametro tubo/cavo min.

Diametro tubo/cavo max

Dimensione L

Spessore flangia F min.

Spessore flangia F max

Torna alla panoramica

Descrizione del prodotto

Descrizione del prodotto

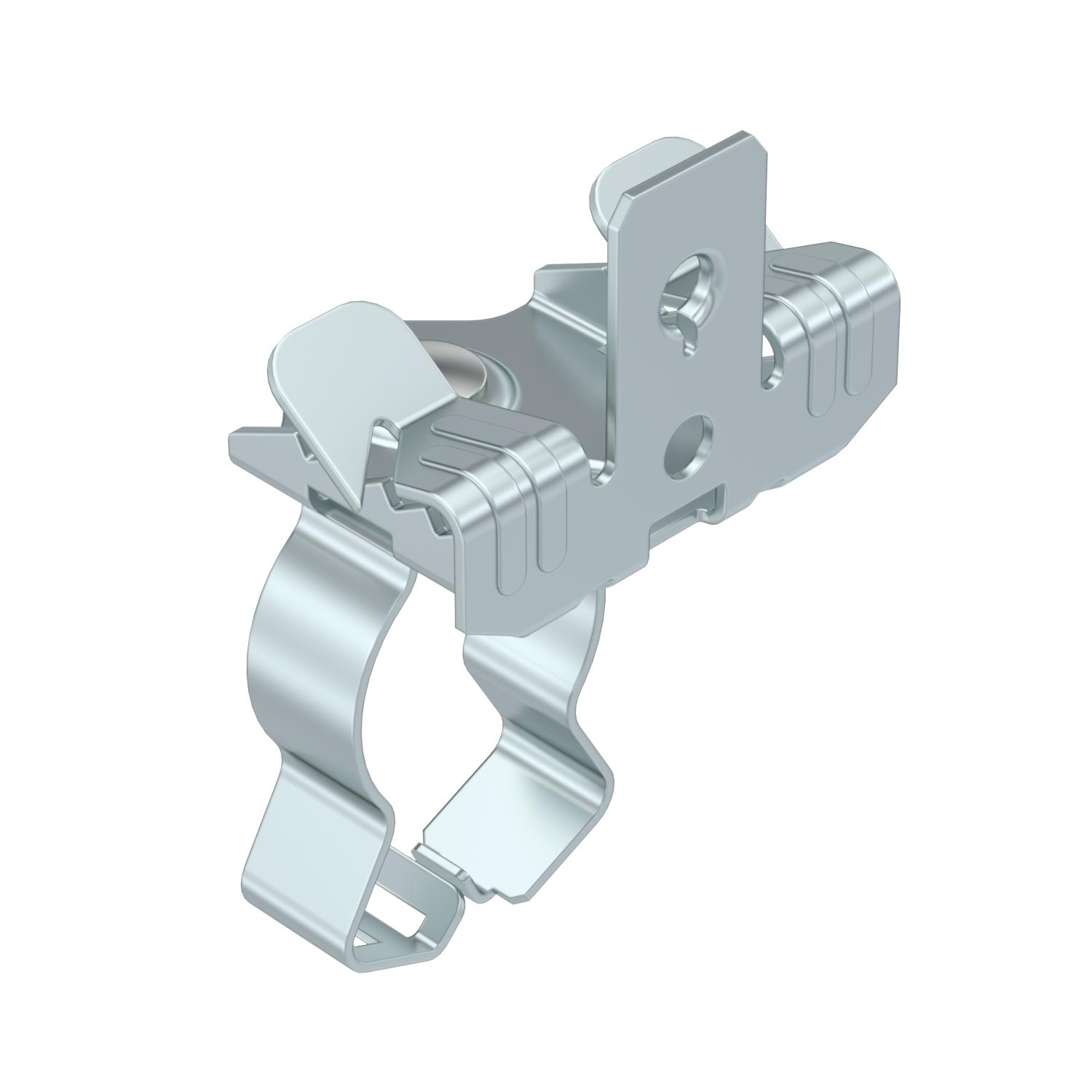

Clip per putrella, adatta per fissaggio tubo. Morsetto per fissaggio tubo chiuso, in basso. Fissaggio a putrella in acciaio tramite innesto.

Dati tecnici

Larghezza	45 mm
Lughezza.	81 mm
Materiale	Acciaio
Spessore flangia F max	7 mm
Spessore flangia F min.	3 mm
Superficie	Lamella di zinco
Tipo di fissaggio	Morsetti
Tipo/componenti di collegamento	Tubo/cavo

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Diametro tubo/cavo min.	Diametro tubo/cavo max	Dimensione L	Spessore flangia F min.	Spessore flangia F max	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SCVPC 3-7 D25	81 mm	45 mm	37 mm	20 mm	25 mm	80 mm	3 mm	7 mm	1488621	pz	50 pz	896,80 CHF Prezzo / 100 pz
SCVPC 3-7 D32	90 mm	45 mm	37 mm	30 mm	32 mm	90 mm	3 mm	7 mm	1488623	pz	50 pz	971,90 CHF Prezzo / 100 pz
SCVPC 3-7 D40	103 mm	45 mm	37 mm	36 mm	40 mm	100 mm	3 mm	7 mm	1488625	pz	50 pz	1.017,10 CHF Prezzo / 100 pz
SCVPC 7-13 D25	89 mm	45 mm	37 mm	20 mm	25 mm	87 mm	7 mm	13 mm	1488629	pz	50 pz	1.018,15 CHF Prezzo / 100 pz
SCVPC 7-13 D32	97 mm	45 mm	37 mm	30 mm	32 mm	97 mm	7 mm	13 mm	1488631	pz	50 pz	1.110,70 CHF Prezzo / 100 pz
SCVPC 7-13 D40	110 mm	45 mm	37 mm	36 mm	40 mm	107 mm	7 mm	13 mm	1488633	pz	50 pz	1.203,20 CHF Prezzo / 100 pz
SCVPC 14-20 D25	92 mm	45 mm	36 mm	20 mm	25 mm	90 mm	14 mm	20 mm	1488637	pz	50 pz	1.287,00 CHF Prezzo / 100 pz
SCVPC 14-20 D32	100 mm	45 mm	36 mm	30 mm	32 mm	100 mm	14 mm	20 mm	1488639	pz	50 pz	1.325,60 CHF Prezzo / 100 pz
SCVPC 14-20 D40	113 mm	45 mm	36 mm	36 mm	40 mm	110 mm	14 mm	20 mm	1488641	pz	50 pz	1.365,25 CHF Prezzo / 100 pz
