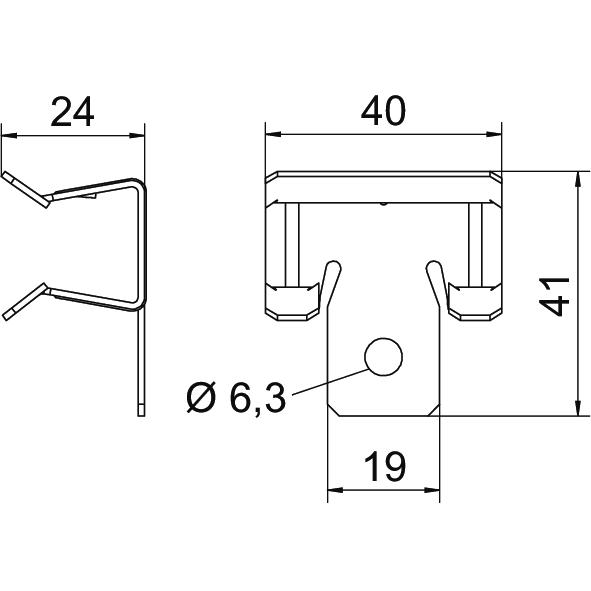

Graffa di supporto, con foro di fissaggio 41 | 40 | 24 | | | | 41 | 15 | 20

Graffa di supporto, con foro di fissaggio

N. art. 1488267 | EAN 4012197368784

N. art. / Tipo

Lughezza.

Larghezza

Altezza

Dimensione L

Spessore flangia F min.

Spessore flangia F max

Descrizione del prodotto

Descrizione del prodotto

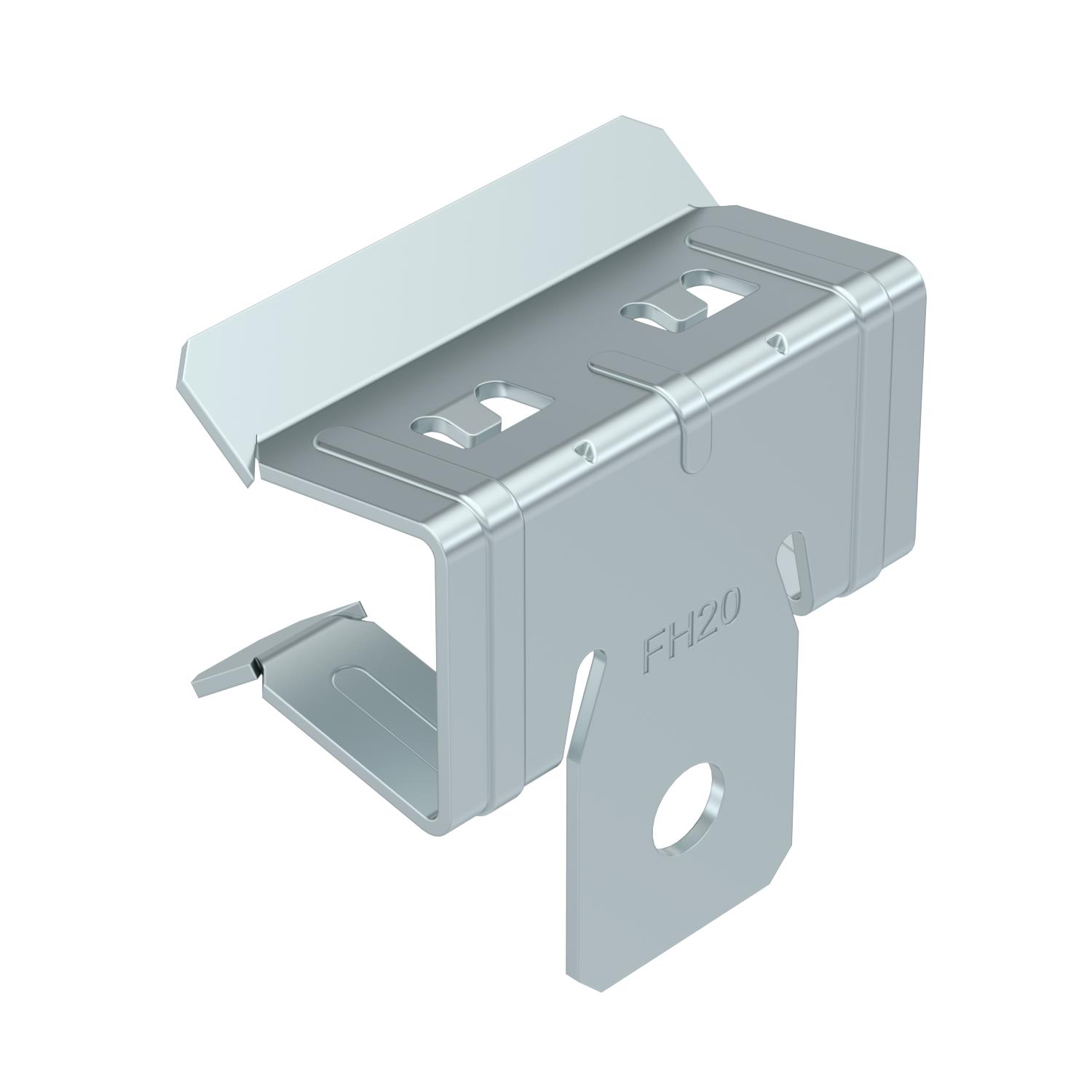

Graffa di supporto con foro per specifiche soluzioni di montaggio, ad esempio per l'attacco di ganci a S o di catene. Fissaggio a putrelle in acciaio tramite innesto.

Dati tecnici

Misure

Altezza	24 mm
Carico di rottura	0,95 kN
Cerniera regolabile	no
Colore	zinco
Con cerniera	no
Dimension W	40 mm
Dimensione L	41 mm
Dimensionee	15-20mm
Foro di fissaggio	6,5 mm

Larghezza	40 mm
Lughezza.	41 mm
Materiale	Acciaio
Spessore flangia F max	20 mm
Spessore flangia F min.	15 mm
Superficie	Lamella di zinco
Tipo di fissaggio	Morsetti
Tipo/componenti di collegamento	Foro

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Dimensione L	Spessore flangia F min.	Spessore flangia F max	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SCVH 1,5-4	27 mm	28 mm	15 mm	27 mm	1,5 mm	4 mm	1488261	pz	100 pz	228,15 CHF Prezzo / 100 pz
SCVH 4-10	35 mm	40 mm	23 mm	35 mm	4 mm	10 mm	1488263	pz	100 pz	296,00 CHF Prezzo / 100 pz
SCVH 10-15	41 mm	40 mm	24 mm	41 mm	10 mm	15 mm	1488265	pz	100 pz	327,00 CHF Prezzo / 100 pz
SCVH 15-20	41 mm	40 mm	24 mm	41 mm	15 mm	20 mm	1488267	pz	100 pz	363,30 CHF Prezzo / 100 pz
