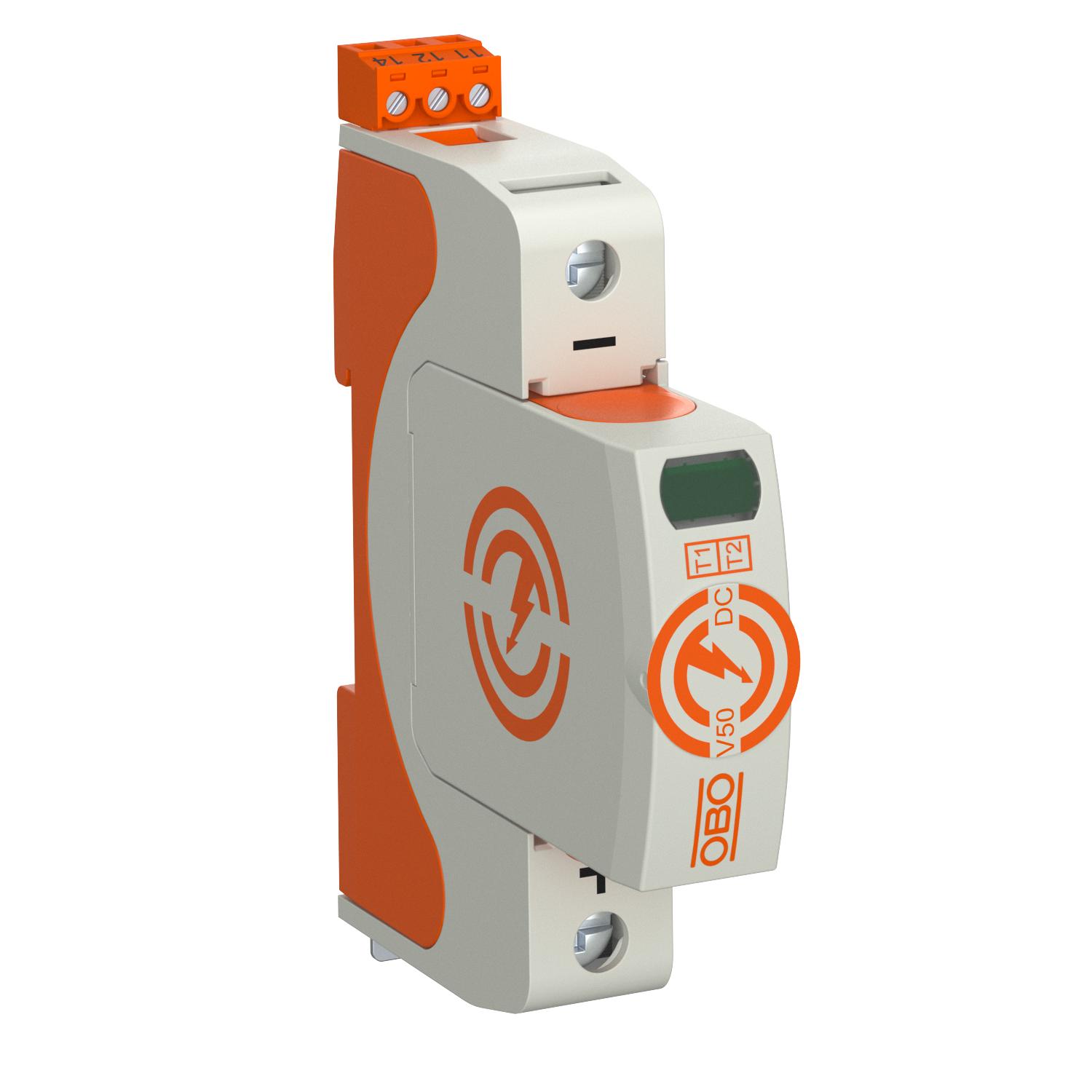

CombiController V50, 60 V DC with RS
N. art. 5093447 | EAN 4012197394042
- Descrizione del prodotto
-
Descrizione del prodottoLightning current arrester, type 1+2 for surge voltage protection and the safe arresting of partial lightning currents following the EN 61643-11 standard.
• Lightning current arresting capacity 12.5 kA (10/350)
• Modular connectable arrester with cut-off unit and visual status display
• Locking mechanism with vibration protection and voltage keying
• Plastic to UL 94 V-0
• With potential-free changeover contact for remote signalling
-
- Dati tecnici
-
Possibilità di collegamento
Contatti FM In scambio Corrente nominale di dispersione (8/20 µs) 30 kA Corrente nominale di scarica massima (8/20 μs) 50 kA Dimensionee 60V DC Distanza minima 1,5 mm Forma della rete DC Grado di protezione IP20 Impronta CO2 (GWP) dalla culla al cancello 0,4563 kg CO2e / 1 Pezzo Impulso di corrente da fulmine (10/350 μs) 12,5 kA Massima potenza fusibile 160 A Materiale cassetta PA UL 94 V-0 Momento torcente 4 Nm Numero di poli 1 Potenza di commutazione AC 230 V; 0,5 A Potenza di commutazione DC 230 V; 0,1 A / 75 V; 0,5 A Protezione massima da sovracorrente in rete 160 A gL/gG Resistenza ai cortocircuiti con protezione massima da sovracorrente in rete 50 kA eff Segnalazione sull'apparecchio ottico Sezione collegamento morsetti FM max 16 AWG Sezione collegamento morsetti FM max 1,5 mm² Sezione collegamento morsetti FM min. 0,5 mm² Sezione collegamento morsetti FM min. 21 AWG Sezione del conduttore flessibile (a filo sottile) max 35 mm² Sezione del conduttore flessibile (a filo sottile) max 2 AWG Sezione del conduttore flessibile (a filo sottile) min. 1,5 mm² Sezione del conduttore flessibile (a filo sottile) min. 16 AWG Sezione rigida del conduttore (cavo pieno/a treccia) max 2 AWG Sezione rigida del conduttore (cavo pieno/a treccia) max 35 mm² Sezione rigida del conduttore (cavo pieno/a treccia) min. 16 AWG Sezione rigida del conduttore (cavo pieno/a treccia) min. 1,5 mm² SPD secondo EN 61643-11 Tipo 1+2 SPD secondo IEC 61643-1 classe I+II Temperatura d'esercizio max 80 °C Temperatura d'esercizio min. -40 °C Tempo di reazione <25 ns Tensione massima continua DC 60 V Tipo di montaggio Barra DIN 35 mm Versione dei poli 1 - Tutti i tipi
- Download
-
Scheda tecnica V50-DC-60-12,5FS / 5093447 , 0.26MB , pdfCatalogo Surge protection , 28.42MB , pdfIstruzioni di montaggio CombiController V50 - V50-DC-60-12.5FS , 1.13MB , pdf
