Cassetta livellabile per Tubus, RKFR, acciaio inox 110 | 155 | 25 | | R9

Cassetta livellabile per Tubus, RKFR, acciaio inox

N. art. 7409432 | EAN 4012195869566

N. art. / Tipo

Altezza pavimento min.	110 mm

Altezza pavimento max	155 mm

Spessore rivestimento pavimento

Dimensione nominale per torretta	R9

Descrizione del prodotto

Descrizione del prodotto

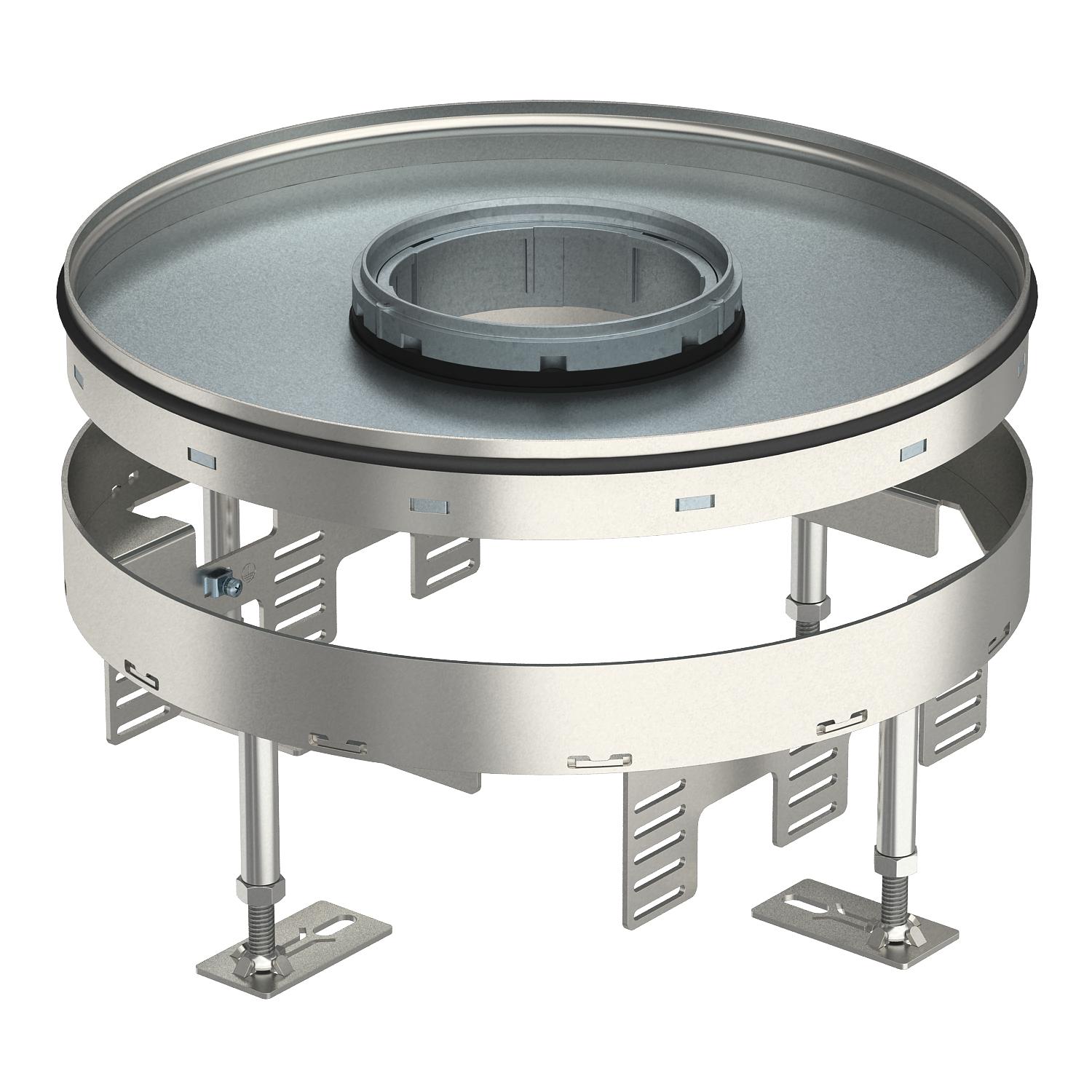

Cassetta livellabile di dimensioni nominali R9 per Tubus per il montaggio di apparecchi di installazione in pavimenti trattati a secco o bagnato in ambienti interni.
Cassetta livellabile con tubo, dimensione nominale R4. È possibile installare 3 coperture APMT5. Per l'installazione di 3 supporti universali UT4 (12 dispositivi Modul 45®) o box standard italiano (fino a 14 moduli delle principali serie civili a standard italiano) o box MT45 V0 (per 8 dispositivi Modul 45® e 4 connessioni dati). Il tubo telescopico non è compreso nella fornitura.

Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Altezza pavimento max	155 mm
Altezza pavimento min.	110 mm
Carico verticale, grande superficie	fino a 5.000 N
Carico verticale, piccola superficie	fino a 3.000 N
Diametro di montaggio	305
Dimensione nominale per torretta	R9
Dimensionee	Ø305mm
Disaccoppiabile	no
Grado di protezione (IP) con coperchio aperto	IP20
Grado di protezione (IP) con coperchio chiuso	IP44
Grado di protezione IK-Code	IK10
Impronta CO2 (GWP) dalla culla al cancello	19,7327 kg CO2e / 1 Pezzo
Intervallo di livellamento max	155 mm
Intervallo di livellamento min.	110 mm

Larghezza	304 mm
Lughezza.	304 mm
Materiale	Acciaio INOX 1.4301
Numero di apparecchi installabili	12
Numero delle uscite cavi	1
Numero di porta apparecchi	3
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	sì
Profondità di montaggio	110 mm
Spessore rivestimento pavimento	25 mm
Tipo di sistema di installazione	UT4
Trattamento del pavimento	bagnato
Versione	tondo
Versione per carichi pesanti	no
Versione uscita cavo	Tubo a scomparsa

Tutti i tipi

Tutti i tipi

Tipo	Altezza pavimento min.	Altezza pavimento max	Spessore rivestimento pavimento	Dimensione nominale per torretta	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
RKFR2 9 V20	110 mm	155 mm	20 mm	R9	7409430	pz	1 pz	332,08 CHF Prezzo / 1 pz
RKFR2 9 V25	110 mm	155 mm	25 mm	R9	7409432	pz	1 pz	339,64 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Unità di livellamento RKNEV2	RK NEV2 110	7405815	VPE	1 VPE	23,03 CHF Prezzo / 1 VPE
Tubo telescopico, con maniglia, per cassetta telaio e cassetta livellabile	TUK2 GV	7428140	pz	1 pz	66,26 CHF Prezzo / 1 pz
Controcassa per levigato cassetta quadrata dim. 9	SK RK9	7404372	pz	1 pz	212,04 CHF Prezzo / 1 pz
Coperchio di montaggio 350 dimensione nominale 9	DUG 350-3 9	7400513	pz	1 pz	50,87 CHF Prezzo / 1 pz
Supporto universale UT4, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 208 mm	UT4 45 4	7408727	pz	1 pz	9,31 CHF Prezzo / 1 pz
