- Descrizione del prodotto
-

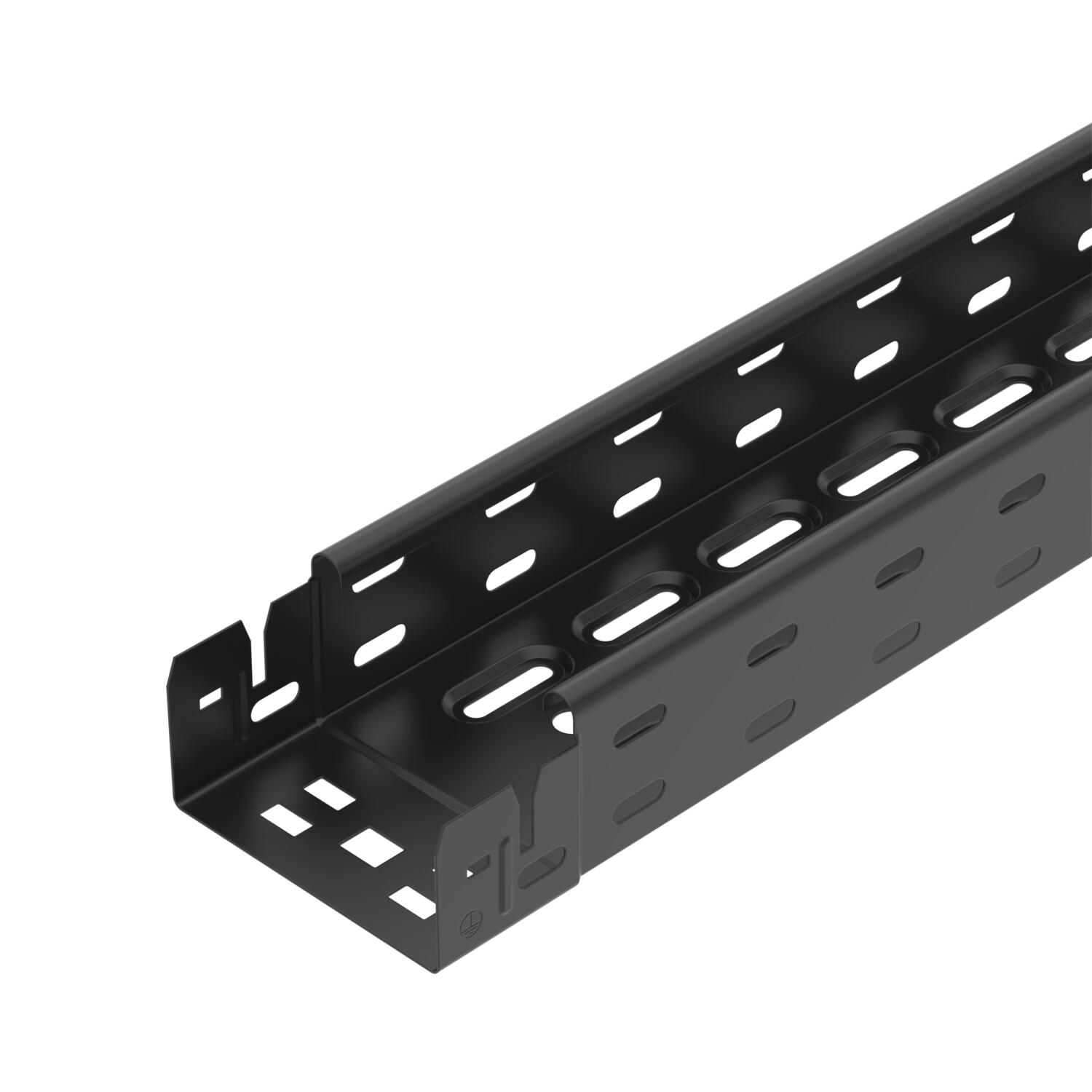

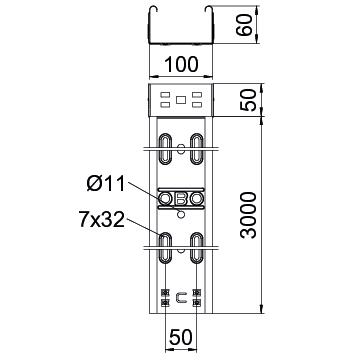

Descrizione del prodottoPasserella con sistema di fissaggio rapido integrato. Foro laterale di 7 x 20 mm per l'installazione di ulteriori componenti di collegamento e montaggio. Con foratura da 11 mm sul fondo per la sospensione diretta tramite aste filettate. Lunghezza utile 3.000 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Altezza 60 mm Colore nero; RAL 9005 Con parte superiore no Dimensione B 100 mm Dimensione x 50 mm Dimensionee 60x100x3050 Dimensioni 60 x 100 Distanza tra gli appoggi 1,0 m 1,2 kN/m Distanza tra gli appoggi 1,5 m 0,9 kN/m Distanza tra gli appoggi 2,0 m 0,6 kN/m Distanza tra gli appoggi 2,5 m 0,4 kN/m Foratura laterale sì Foratura NATO no Foro di montaggio nel pavimento sì Impronta CO2 (GWP) dalla culla al cancello 3,1844 kg CO2e / 1 Metro Larghezza 100 mm Lughezza. 3050 mm Lunghezza utile 3000 mm Mantenimento funzionale no Maß W 100 mm Materiale Acciaio Sezione utile 5800 mm² Sezione utile 58 cm² Spessore lamiera 0,75 mm Superficie PES135 - Poliestere Tipo di giunto sistema portacavi Fissaggio a scatto Tipo di prova di carico secondo IEC 61537 Tipo II Versione a grande portata no Versione connettore connettore integrato - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica RKSM 610 FSK SW / 6048239 , 0.20MB , pdfDichiarazione di conformità UE RKSM 610 FSK SW / 6048239 , 0.13MB , pdfDichiarazione di conformità UK RKSM 610 FSK SW / 6048239 , 0.10MB , pdfREACH Dichiarazione di conformità RKSM 610 FSK SW / 6048239 , 0.12MB , pdfRoHS Dichiarazione di conformità RKSM 610 FSK SW / 6048239 , 0.13MB , pdfIstruzioni di montaggio Latchable Magic cable tray systems , 12.24MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdf
