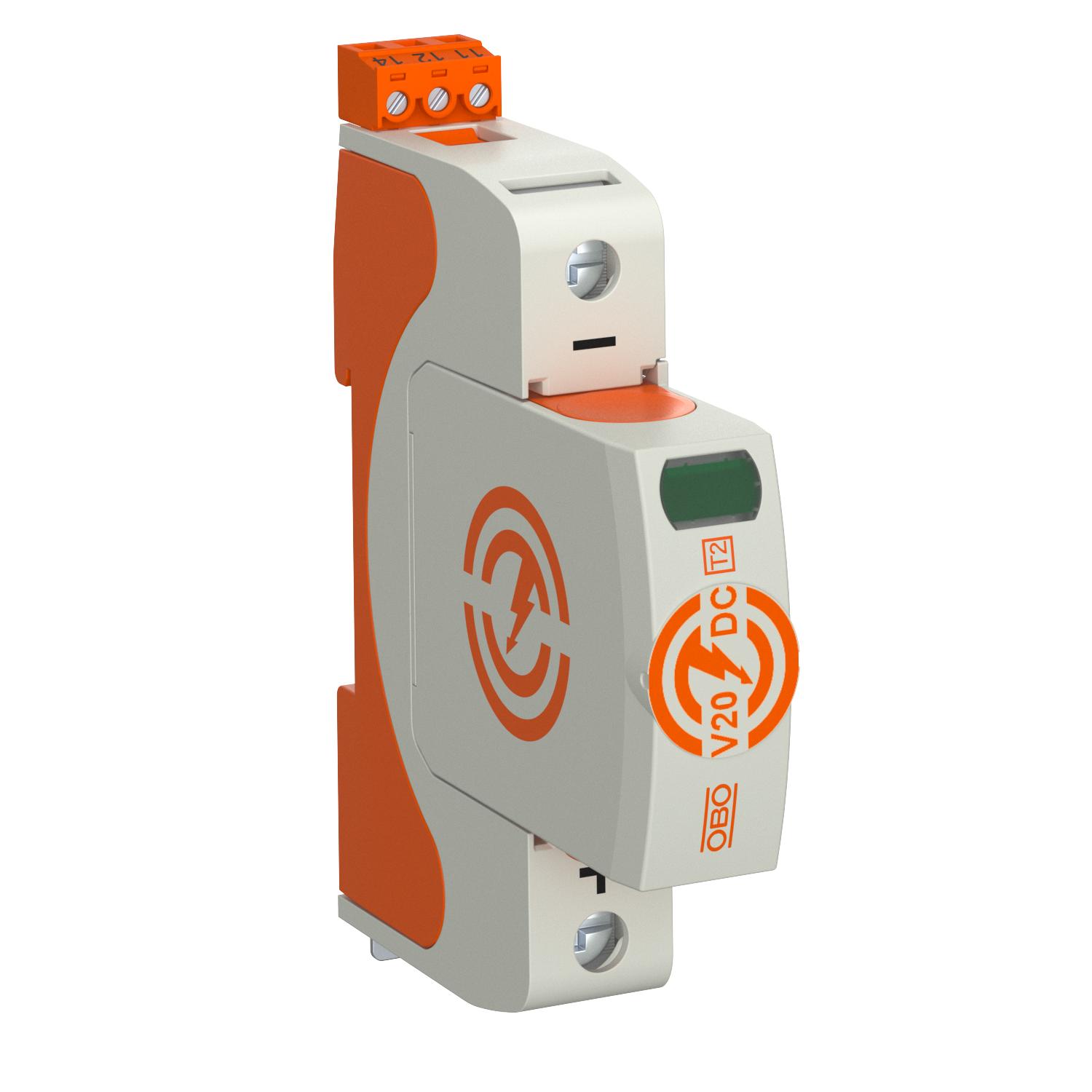

SurgeController V20, 60 V DC with RS
Réf. 5095147 | EAN 4012197354541
- Description du produit
-
Description du produitSurge arrester, type 2, for surge voltage protection following the EN61643-11 standard
• Discharge capacity to 20 kA (8/20) per pole through high-performance varistors
• Modular connectable arrester with cut-off unit and visual status display
• Locking mechanism with vibration protection and voltage keying
• Plastic to UL 94 V-0
• With potential-free changeover contact for remote signalling
-
- Caractéristiques techniques
-
Possibilités de raccordement
Contacts FM Contact inverseur Couple de serrage 4 Nm Courant de fuite maximal (8/20 μs) 40 kA Courant de fuite nominal (8/20 μs) 20 kA Dimension 60V DC Écartement minimal 1,5 mm Empreinte CO2 (GWP) du berceau à la porte 0,4563 kg CO2e / 1 Pièce fusible de puissance maximum 160 A Indice de protection IP20 Matériau du boîtier PA UL 94 V-0 Modèle des pôles 1 Nombre de pôles 1 Protection maximale contre les surtensions côté réseau 160 A gL/gG Puissance de commutation CA 230 V; 0,5 A Puissance de commutation CC 230 V; 0,1 A / 75 V; 0,5 A Report d'alarme oui Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 50 kA eff Section de conducteur flexible (à fils de faible diamètre) max. 2 AWG Section de conducteur flexible (à fils de faible diamètre) max. 35 mm² Section de conducteur flexible (à fils de faible diamètre) min. 16 AWG Section de conducteur flexible (à fils de faible diamètre) min. 1,5 mm² Section de conducteur rigide (unifilaire/multifilaire) max. 2 AWG Section de conducteur rigide (unifilaire/multifilaire) max. 35 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 16 AWG Section de conducteur rigide (unifilaire/multifilaire) min. 1,5 mm² Section de raccordement des bornes FM max. 16 AWG Section de raccordement des bornes FM max. 1,5 mm² Section de raccordement des bornes FM min. 0,5 mm² Section de raccordement des bornes FM min. 21 AWG signalisation sur l'appareil optique SPD selon CEI 61643-1 classe II SPD selon EN 61643-11 Type 2 Température de service max. 80 °C Température de service min. -40 °C temps de réponse <25 ns Tension max. permanente CC 60 V Type de montage Rail DIN 35 mm type du réseau DC - Tous les types
- Téléchargements
-
Fiche technique V20-DC-60+FS / 5095147 , 0.36MB , pdfCatalogue Surge protection , 28.42MB , pdfREACH Déclaration de conformité V20-DC-60+FS / 5095147 , 0.12MB , pdfRoHS Déclaration de conformité V20-DC-60+FS / 5095147 , 0.13MB , pdfNotice d'installation Surge Controller V20-DC-60+FS , 1.80MB , pdf
